전자세 자동용접｜메웰딩 궤도식 용접대차, 배관 용접 고충 해결
장거리 송유관, 화학 배관망, 도시 배관망, 압력용기, 수처리, 데이터센터 액체냉각 등 배관 공사에서 야외/고소작업/대구경/전자세 용접은 업계의 오랜 난제입니다. 수동 상향용접은 난이도가 높고 효율이 낮으며 품질이 불안정하고, 일반 자동화 장비는 부피가 크고 설치가 느리며 현장 복잡한 환경에 대한 적응성이 떨어집니다.

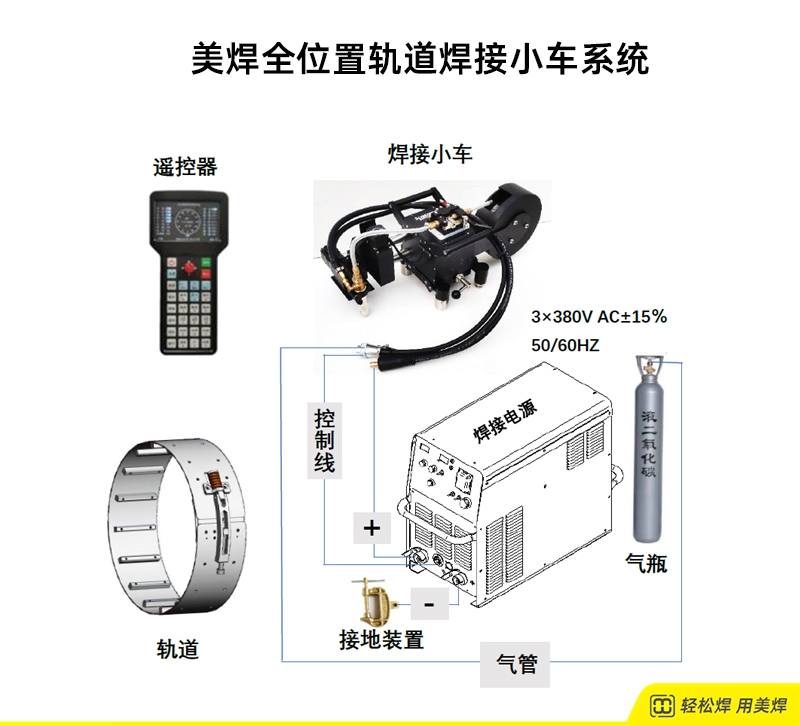

메웰딩 궤도식 용접대차는 산업급 전자세 자동용접 기준을 충족합니다. 연성 담금 강대 궤도, 지능형 원격제어, 수평요동/각도요동 이중요동 구조 및 안정적인 전원시스템을 채택해 대구경 배관 360° 원주이음 자동용접을 실현하며 현장 배관 용접을 더욱 효율적이고 안정적이며 간편하게 합니다.
업계 고충｜배관 용접의 어려움은 무엇인가?
전자세 용접의 어려움 상향·수직 용접은 난이도가 매우 높고 숙련 용접공에 의존하며 인건비가 높고 인력난이 심각합니다.
효율 저하 및 공기 촉박 수동 단일 원주이음 용접에 8–15분이 소요되며 야외 작업 시 효율이 더욱 낮아 공기를 맞추기 어렵습니다.
용접 품질 불안정 인적 요인의 영향이 크며 기공, 슬래그 혼입, 불용융이 빈발해 비파괴검사 합격률이 낮고 재작업이 많습니다.
현장 적응성 부족 고소작업, 협소공간, 대구경 작업 시 기존 장비는 부피가 크고 설치가 어려우며 주행이 불안정합니다.
조작 진입 장벽 높음 파라미터 조정이 복잡해 초보자가 익히기 어렵고 교육 기간이 길며 관리 비용이 높습니다.
메웰딩 궤도식 용접대차｜핵심 장점
1. 전자세 자동용접, 360° 사각지대 없음

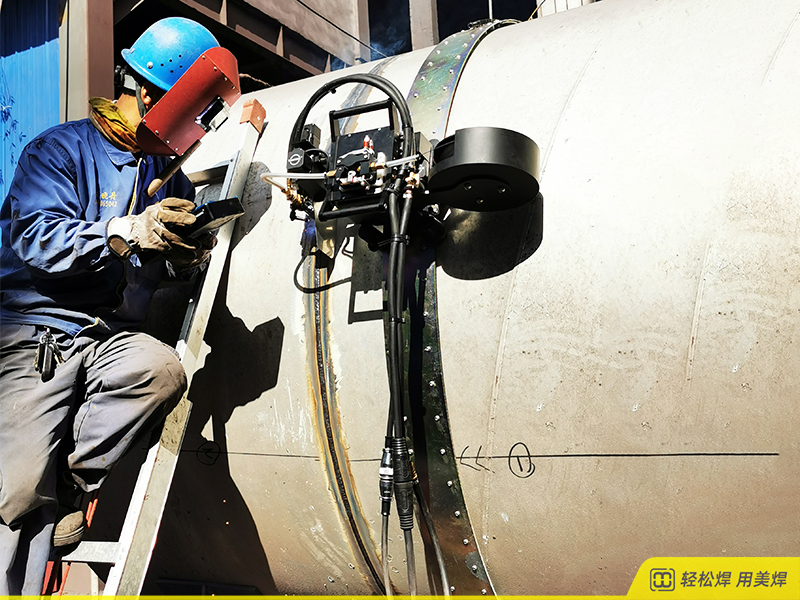

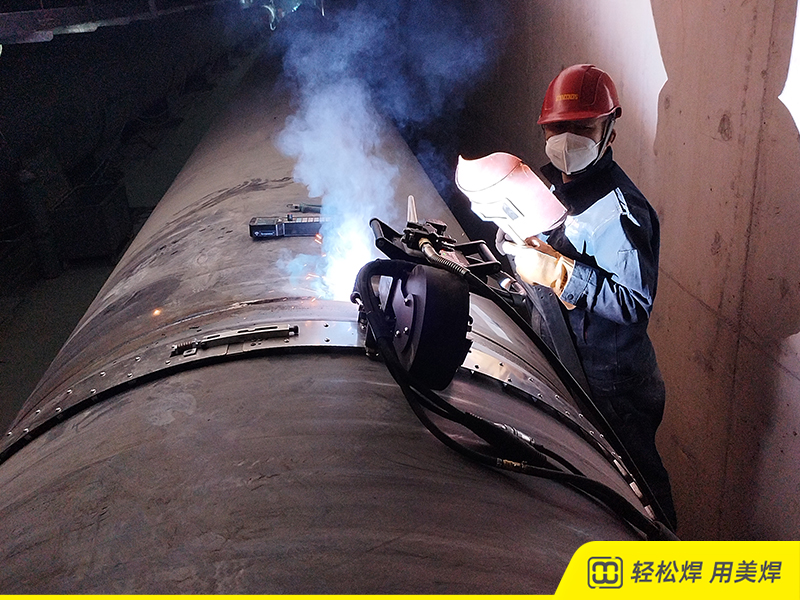

연성 담금 강대 궤도를 배관 외벽에 빠르게 감아 고정하며 Φ273–Φ1422mm 대구경 배관에 적용 가능합니다.
대차는 궤도를 따라 안정적으로 주행하며 시계방향/반시계방향 양방향 용접, 2대 동기 미러 용접을 지원합니다.
수평요동+각도요동 이중요동으로 개선 충전 및 비드 마감을 완벽히 커버하며 전자세에서 균일한 용접 비드를 형성합니다.
2. 지능형 원격제어 조작, 간편한 숙달
액정 화면에 전류, 전압, 요동속도, 요동폭, 주행속도, 용접각도 등 파라미터를 실시간 표시합니다.
다기능 노브 및 버튼으로 요동, 주행, 와이어 송급, 가스 검사를 원터치 조정하며 파라미터 저장 및 호출이 가능합니다.
2단계/4단계 모드, 채널 저장(0–99)으로 일반 작업자도 교육 후 조작 가능하며 숙련 용접공에 대한 의존성을 해소합니다.
3. 이중요동+자동 와이어 송급, 한 번의 통과로 용접 합격
수평+각도 복합요동, 최고 240회/분 요동속도로 용융지가 균일하고 불용융이 발생하지 않습니다.
와이어 자동 송급/회귀로 송급이 안정적이고 미끄러짐이 없으며 Φ1.0/1.2/1.6mm 범용 용접 와이어에 적용 가능합니다.
아크 특성 조정이 가능해 용접 비드가 충실하고 미려하며 2급 비파괴검사 기준을 충족하고 한 번의 통과 합격률이 거의 100%입니다.
4. 안정적·신뢰성 우수, 가혹한 야외 환경 적용 가능
전용 용접 전원은 전류 범위 50–500A, 부하율 60%로 장시간 연속 가동해도 과열되지 않습니다.
궤도 치형이 정밀하게 맞물려 주행이 안정적이고 흔들리지 않으며 용접 편차 및 토치 튐을 방지합니다.
과열, 과전류, 접지 감지 등 다중 안전 보호 기능을 탑재하고 이상 시 적색 램프로 경고해 안전하게 사용할 수 있습니다.
5. 신속한 설치, 고효율 및 인력 절약
궤도 착탈이 간편해 1인이 설치·고정 가능하며 10분 이내에 가동을 시작합니다.
대차 받침대가 조정 가능해 각 구경의 궤도에 적응하며 부드럽게 주행하고 궤도를 손상시키지 않습니다.
1인이 여러 대를 동시에 감시 가능하며 수동 용접 대비 효율이 3–5배 향상되고 인건비가 50% 이상 절감됩니다.
주요 기술 파라미터(GR‑198 규격 준수)
1. 용접대차 및 궤도
주행속도:0–1.5m/min 무단계 조정 가능
요동방식:수평요동+각도요동
요동속도:최고 240회/분(요동폭 10mm)
적용 배관구경:Φ273 / 325 / 355 / 407 / 508 / 610 / 711 / 813 / 914 / 1016 / 1219 / 1422mm
궤도 종류:담금강 연성 궤도, 정밀 치형 맞물림
2. 용접 전원(OPTIMARC® CV 505P)
입력:3상 380–415V±10% / 50–60Hz
정격출력:500A/39V(부하율 60%); 390A/33.5V(부하율 100%)
전류범위:50–500A
전압범위:16–39V
무부하전압:60V
와이어 구경:Φ1.0 / Φ1.2 / Φ1.6
3. 제어 시스템
원격제어:액정 표시+다기능 노브, 전 파라미터 시각화 조정
통신:녹색 램프 상태 표시, 전원·통신·고장 상태 명확 표시
기능:요동, 주행, 와이어 송급, 가스 검사, 크레이터 처리, 파라미터 저장 일체화
적용 산업
도시 공사:도시 상하수도·난방·가스 배관 원주이음 용접
석유화학:플랜트 배관망, 장거리 송유관 현장 자동용접
수처리:저장조, 대구경 순환 배관, 열교환소 배관 용접
데이터센터 액체냉각/반도체:대형 냉각 배관, 대구경 정밀 배관
전력/공조:보일러 배관, 중앙공조 배관망, 압력용기 원주이음
조선/철골구조:선박 배관, 대형 철골구조 배관 맞댐 용접
